Future (Suzhou) Electronic Technology Co., Ltd: Ο Επαγγελματίας σας Κατασκευαστής Αντίστασης Τυλίγματος Καλωδίου!

Η Future (Suzhou) Electronic Technology ειδικεύεται στην ανάπτυξη και την κατασκευή αντιστάσεων, φίλτρων, επαγωγέων, μονάδων πέδησης, μονάδων ανάκτησης ενέργειας και μετασχηματιστών. Με πολυετή εμπειρία σε συνεργασία με μεγάλα εργοστάσια, συνεργαζόμαστε απρόσκοπτα με πελάτες όλων των μεγεθών. Είμαστε αφοσιωμένοι στην έρευνα και την καινοτομία προϊόντων, προσφέροντας προϊόντα υψηλής ανταγωνιστικότητας για βιομηχανίες όπως βιομηχανικά μηχανήματα, νέα ενέργεια και σιδηροδρομικές μεταφορές, μαζί με ολοκληρωμένες λύσεις και εξαιρετικές υπηρεσίες.

Εκτεταμένη συνεργασία
Στην Κίνα, εξυπηρετούμε πάνω από χίλιους πελάτες με ετήσιες πωλήσεις που φτάνουν τα 30 εκατομμύρια. Μέσω του Διεθνούς Σταθμού Alibaba, έχουμε συνδεθεί με πολλούς πελάτες παγκοσμίως. Στην Ταϊλάνδη, έχουμε συνεργαστεί με περισσότερες από τριάντα εταιρείες, δημιουργώντας εκατομμύρια κέρδη. Τα προϊόντα μας πωλούνται επίσης στις Φιλιππίνες, τη Μαλαισία, την Ινδονησία και άλλες χώρες.

Μεγάλη γκάμα εφαρμογών
Τα προϊόντα μας χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες. Για παράδειγμα, στη νέα ενέργεια, βοηθούν στην παραγωγή καθαρής ενέργειας. Στη σιδηροδρομική μεταφορά εξασφαλίζουν ομαλή και αποτελεσματική λειτουργία. Στα βιομηχανικά μηχανήματα, βελτιώνουν την απόδοση και την αξιοπιστία. Καινοτομούμε συνεχώς για να ανταποκριθούμε στις ανάγκες αυτών των τομέων και να τους παρέχουμε λύσεις υψηλής ποιότητας.

Ευρεία γκάμα προϊόντων
Η γκάμα των προϊόντων μας είναι ποικίλη και περιλαμβάνει αντιστάσεις, μονάδες πέδησης, αντιδραστήρες, φίλτρα, μετασχηματιστές και συσκευές ανάκτησης ενέργειας. Κάθε προϊόν έχει σχεδιαστεί για να ανταποκρίνεται σε συγκεκριμένες ανάγκες του κλάδου, εξασφαλίζοντας βέλτιστη απόδοση και αξιοπιστία. Εστιάζουμε στην καινοτομία για να βελτιώσουμε τη λειτουργικότητα των προσφορών μας και να παρέχουμε ολοκληρωμένες λύσεις για τους πελάτες μας.

Πλούσια Εμπειρία
Έχουμε μεγάλη εμπειρία, έχοντας συνεργαστεί με μεγάλα εργοστάσια για πολλά χρόνια. Αυτή η εμπειρία μας δίνει τη δυνατότητα να εργαζόμαστε απρόσκοπτα με πελάτες όλων των μεγεθών. Η προσαρμοστικότητα και η τεχνογνωσία μας διασφαλίζουν ομαλές συνεργασίες, καλύπτοντας αποτελεσματικά τις διαφορετικές ανάγκες των πελατών.

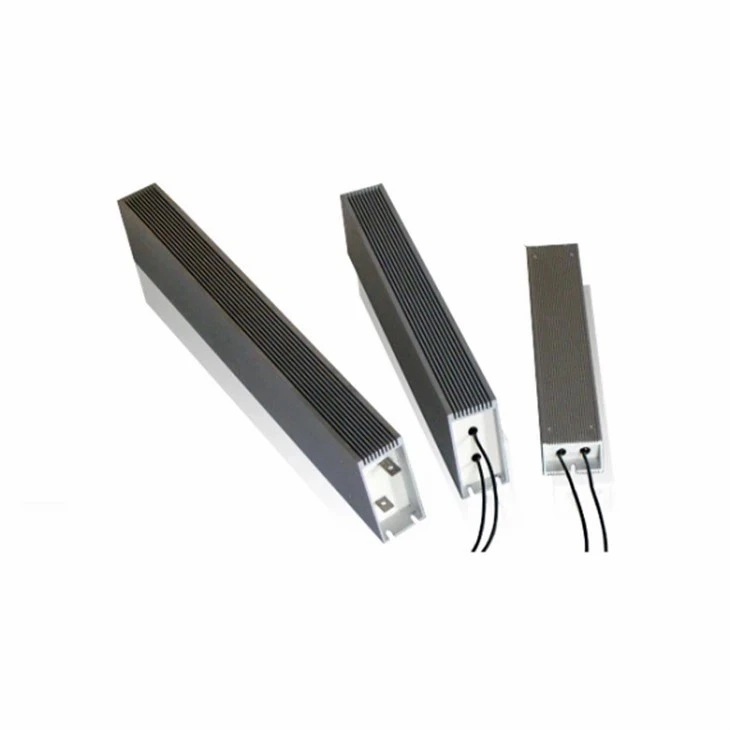

Αντίσταση περιβλήματος αλουμινίου

Τιμή:$5.00-56.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Αντίσταση σύρματος

Τιμή: $3.00-47.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Κουτί αντίστασης πέδησης

Τιμή: 60$.00-570.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Terminal Type Aluminum Enclosure Resistor

Τύπος ακροδεκτών Αντίσταση περιβλήματος αλουμινίου

Τιμή:$5.00-56.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Αντίσταση περιβλήματος από αλουμίνιο

Τιμή:$5.00-56.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Αντίσταση από ανοξείδωτο χάλυβα σειράς ZX18

Τιμή: 105$.00-1070.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές)

Αντίσταση από ανοξείδωτο χάλυβα της σειράς FAS

Τιμή: 105$.00-1070.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Κουτί αντίστασης υψηλής ισχύος

Τιμή: 70$.00-680.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

High Voltage Error Free Aluminium Braking Resistor Box

Κουτί αντίστασης πέδησης αλουμινίου χωρίς σφάλματα υψηλής τάσης

Τιμή: 105$.00-788.00(Διαφορετικές τιμές για διαφορετικές προδιαγραφές).

Σύντομη εισαγωγή στο Wire-Wound Resistor

Η αντίσταση σύρματος, κατασκευασμένη με τύλιγμα σύρματος νικελίου-χρωμίου ή κράματος μαγγανίου-χαλκού χαμηλής αντίστασης σε μονωτικούς σκελετούς κατασκευασμένους από υλικά όπως κεραμικό ή πλαστικό, διατίθεται σε σταθερούς και μεταβλητούς τύπους. Αυτές οι αντιστάσεις είναι γνωστές για τη σταθερότητά τους, την αντίσταση στη θερμότητα και τις ακριβείς τιμές αντίστασης, αν και είναι δαπανηρές. Χρησιμοποιούνται κυρίως σε ιατρικούς εξοπλισμούς, αυτές οι αντιστάσεις δεν απαιτούνται συνήθως για τυπικούς φορτιστές, εκτός εάν για συγκεκριμένη αναφορά τάσης. Αυτό συμβαίνει επειδή τα κυκλώματα φορτιστή, που είναι τροφοδοτικά μεταγωγής SMPS, έχουν κυκλώματα παραγωγής σήματος τέλους υψηλής τάσης υψηλής ζήτησης που δεν μπορούν να χρησιμοποιήσουν αντιστάσεις τυλιγμένου καλωδίου λόγω πιθανών προβλημάτων υπερδιέγερσης και διακυμάνσεων. Μόνο τα κυκλώματα αναφοράς δειγματοληψίας άκρου χαμηλής τάσης είναι συμβατά με αντιστάσεις με σύρμα.

Χαρακτηριστικά του Wire-Wound Resistor

Πλεονεκτήματα των αντιστάσεων με σύρμα
Χαμηλό κόστος:Παρά την υψηλή ακρίβεια και τη σταθερότητά τους, οι αντιστάσεις με σύρμα είναι γενικά πιο προσιτές από άλλους τύπους αντιστάσεων ακριβείας.
Υψηλή Ακρίβεια:Μπορούν να επιτύχουν πολύ ακριβείς τιμές αντίστασης, συχνά εντός ανοχής ±0,01% ή καλύτερη.
Υψηλή σταθερότητα:Αυτές οι αντιστάσεις παρουσιάζουν εξαιρετική μακροπρόθεσμη σταθερότητα, με ορισμένα μοντέλα να διατηρούν την αντίστασή τους εντός ±0,005% ετησίως.
Ευρύ φάσμα τιμών αντίστασης:Οι αντιστάσεις με σύρμα είναι διαθέσιμες σε ένα ευρύ φάσμα τιμών αντίστασης, από λιγότερο από ένα Ωμ έως πολλά μεγαΩ.

Χαρακτηριστικά των αντιστάσεων με σύρμα ακριβείας

Εξαιρετικά μεγάλο εύρος τιμών αντίστασης διαθέσιμες, από κλάσματα του ωμ έως δεκάδες megaohms.
Μπορούν να επιτευχθούν επίπεδα ακρίβειας τόσο αυστηρά όσο ±0,01% ή υψηλότερα.
Ο συντελεστής θερμοκρασίας αντίστασης μπορεί να είναι μικρότερος από 10 ppm/K (μέρη ανά εκατομμύριο ανά Kelvin), εξασφαλίζοντας ελάχιστες αλλαγές στην αντίσταση λόγω των διακυμάνσεων της θερμοκρασίας.
Η μακροπρόθεσμη σταθερότητα είναι εξαιρετική, με ορισμένες προδιαγραφές να απαιτούν λιγότερο από ±0,005% αλλαγή ανά έτος.
Το κύριο μειονέκτημα είναι η κακή τους απόδοση σε υψηλή συχνότητα, η οποία μπορεί να μετριαστεί κάπως με τη χρήση τεχνικών μη επαγωγικής περιέλιξης.

Μέθοδοι συσκευασίας για αντιστάσεις ακριβείας με σύρμα τυλίγματος

Η συσκευασία σωλήνων από υαλοβάμβακα με εποξική επίστρωση παρέχει ένα στιβαρό και μονωτικό περίβλημα για την αντίσταση.
Η συσκευασία κελύφους αλουμινίου προσφέρει καλή απαγωγή θερμότητας και φυσική προστασία.
Η συσκευασία από πλαστικό κέλυφος χρησιμοποιείται για πιο ευαίσθητες στο κόστος εφαρμογές, ενώ εξακολουθεί να παρέχει επαρκή προστασία.

Διευρυμένη ενότητα για τα χαρακτηριστικά των αντιστάσεων με σύρμα
Χαμηλό κόστος:Η διαδικασία κατασκευής των αντιστάσεων με σύρμα είναι σχετικά απλή και επεκτάσιμη, οδηγώντας σε χαμηλότερο κόστος παραγωγής σε σύγκριση με άλλους τύπους αντιστάσεων ακριβείας, όπως αντιστάσεις λεπτής μεμβράνης ή παχιάς μεμβράνης. Αυτή η προσιτή τιμή τα καθιστά ελκυστικά για εφαρμογές όπου απαιτείται υψηλή ακρίβεια χωρίς να σπάει ο προϋπολογισμός.

Υψηλή Ακρίβεια:Η ακρίβεια των αντιστάσεων με σύρμα είναι ένα από τα ξεχωριστά χαρακτηριστικά τους. Η προσεκτική επιλογή υλικών και η ελεγχόμενη διαδικασία περιέλιξης επιτρέπουν τη δημιουργία αντιστάσεων με πολύ στενές ανοχές, συχνά εντός ±0,01% ή και πιο κοντά. Αυτό το επίπεδο ακρίβειας είναι ζωτικής σημασίας στις μετρήσεις και τα όργανα όπου ακόμη και μικρές διακυμάνσεις μπορούν να οδηγήσουν σε σημαντικά σφάλματα.

Υψηλή σταθερότητα:Η σταθερότητα αυτών των αντιστάσεων με την πάροδο του χρόνου είναι ένα άλλο βασικό πλεονέκτημα. Είναι σχεδιασμένα να διατηρούν την καθορισμένη τιμή αντίστασής τους για μεγάλες περιόδους, με ορισμένα να έχουν βαθμολογία σταθερότητας μικρότερη από ±0,005% ετησίως. Αυτό τα καθιστά ιδανικά για μακροπρόθεσμες εφαρμογές όπου η συνέπεια είναι πρωταρχικής σημασίας.

Ευρύ φάσμα τιμών αντίστασης:Η ικανότητα παραγωγής αντιστάσεων με σύρμα σε ένα ευρύ φάσμα τιμών αντίστασης είναι απαραίτητη για την ευελιξία τους. Είτε πρόκειται για περιορισμό του ρεύματος σε milliamps είτε για εργασία με αντιστάσεις πολλαπλών megaohm για διαίρεση τάσης σε ευαίσθητα κυκλώματα, οι αντιστάσεις με σύρμα μπορούν να εκπληρώσουν ένα ευρύ φάσμα ρόλων.

Εφαρμογές της αντίστασης σύρματος

Τηλεπικοινωνίες
Συστήματα μεταγωγής τηλεφώνου:Στα τηλεφωνικά συστήματα μεταγωγής, οι αντιστάσεις με σύρμα χρησιμοποιούνται για την εξισορρόπηση του ρεύματος και της τάσης, εξασφαλίζοντας σταθερή μετάδοση σήματος.
Εξοπλισμός ήχου και εικόνας:Οι αντιστάσεις με σύρμα σε εξοπλισμό ήχου και εικόνας προσαρμόζουν την ένταση και τη φωτεινότητα της εικόνας, παρέχοντας ακριβείς εμπειρίες ελέγχου του χρήστη.

Βιομηχανία Υπολογιστών
Διαχείριση ενέργειας:Στα τροφοδοτικά υπολογιστών, οι αντιστάσεις με σύρμα περιορίζουν το ρεύμα και διαιρούν την τάση, προστατεύοντας τα ευαίσθητα ηλεκτρονικά εξαρτήματα.
Κυκλώματα διεπαφής:Τα εσωτερικά κυκλώματα διασύνδεσης υπολογιστή χρησιμοποιούν αντιστάσεις με σύρμα για μετατροπή σήματος και εξισορρόπηση ρεύματος, διασφαλίζοντας την αξιοπιστία μετάδοσης δεδομένων.

Ιατρικός Εξοπλισμός
Ιατρικές ηλεκτρονικές συσκευές:Οι αντιστάσεις με σύρμα σε ιατρικά διαγνωστικά όργανα, όπως μηχανήματα ΗΚΓ και συσκευές υπερήχων, ρυθμίζουν με ακρίβεια το ρεύμα και την τάση, εξασφαλίζοντας σταθερή και ακριβή λειτουργία.
Ηλεκτροφυσιολογικός εξοπλισμός:Στις ηλεκτροφυσιολογικές συσκευές, οι αντιστάσεις με σύρμα ελέγχουν την ένταση και τη διάρκεια των ρευμάτων διέγερσης.

Άμυνα και Διάστημα
Στρατιωτικές Επικοινωνίες:Οι αντιστάσεις με σύρμα σε στρατιωτικό εξοπλισμό επικοινωνίας χρησιμοποιούνται για κρυπτογράφηση και αποκρυπτογράφηση σήματος, ενισχύοντας την ασφάλεια της επικοινωνίας.
Δορυφορικά Συστήματα:Στους δορυφόρους, οι αντιστάσεις με σύρμα ρυθμίζουν και ελέγχουν την τάση και το ρεύμα εξόδου των ηλιακών συλλεκτών.

Βιομηχανικός Αυτοματισμός
Όργανα αισθητήρων:Στον βιομηχανικό αυτοματισμό, οι αισθητήρες και τα όργανα μέτρησης χρησιμοποιούν αντιστάσεις με σύρμα για την ακριβή μέτρηση του ρεύματος και της τάσης, παρέχοντας ακριβή δεδομένα.
Εξισορρόπηση ρεύματος και τάσης:Στα βιομηχανικά συστήματα ελέγχου, οι αντιστάσεις με σύρμα εξισορροπούν το ρεύμα και την τάση, εξασφαλίζοντας σταθερή λειτουργία του συστήματος.

Συστήματα Ηλεκτρικής Ενέργειας
Μετασχηματιστής χωρίς κύκλωμα αλλαγής βρύσης:Στους μετασχηματιστές αλλαγής βρύσης επί φορτίου, οι αντιστάσεις με σύρμα χρησιμεύουν ως μεταβατικές αντιστάσεις για την αποφυγή δημιουργίας τόξου κατά την εναλλαγή βρυσών.
Τρέχουσα ανίχνευση:Στα συστήματα ισχύος, οι αντιστάσεις με σύρμα ανιχνεύουν και παρακολουθούν το ρεύμα, προστατεύοντας την ασφάλεια του δικτύου.

Μεταφορά
Ηλεκτρονικά Αυτοκινήτων:Στα ηλεκτρονικά συστήματα αυτοκινήτων, οι αντιστάσεις με σύρμα ελέγχουν το ρεύμα, προστατεύοντας τα κυκλώματα από ζημιές υπερφόρτωσης.
Σιδηροδρομικά Συστήματα:Οι αντιστάσεις με σύρμα σε συστήματα σιδηροδρομικής σηματοδότησης ελέγχουν τη μετάδοση και την επεξεργασία του σήματος, διασφαλίζοντας ασφαλείς λειτουργίες αμαξοστοιχίας.

Δοκιμές και μετρήσεις
Εργαστηριακός έλεγχος:Στον εργαστηριακό εξοπλισμό μέτρησης ακριβείας, οι αντιστάσεις με σύρμα καθορίζουν ακριβή πρότυπα ρεύματος και τάσης για ακριβείς μετρήσεις.
Επιστημονική Έρευνα:Στην επιστημονική έρευνα, οι αντιστάσεις με σύρμα βοηθούν στην κατασκευή πειραματικών κυκλωμάτων και στον ακριβή έλεγχο παραμέτρων, υποστηρίζοντας την επιστημονική ανακάλυψη και την τεχνολογική καινοτομία.

Καταναλωτικά Ηλεκτρονικά
Οικιακές Συσκευές:Σε οικιακές συσκευές όπως τηλεοράσεις και συστήματα ήχου, οι αντιστάσεις με σύρμα ελέγχουν την ένταση του ήχου και άλλες λειτουργίες διεπαφής χρήστη.
Έξυπνα σπίτια:Στα έξυπνα οικιακά συστήματα, οι αντιστάσεις με σύρμα ρυθμίζουν τον φωτισμό, τη θερμοκρασία και άλλες περιβαλλοντικές παραμέτρους, ενισχύοντας την άνεση διαβίωσης.

Κυκλώματα υψηλής συχνότητας
Εφαρμογές RF:Αν και οι αντιστάσεις με σύρμα έχουν φτωχά χαρακτηριστικά υψηλής συχνότητας, μπορούν ακόμα να χρησιμοποιηθούν για αντιστοίχιση σύνθετης αντίστασης και εξασθένηση σήματος σε συγκεκριμένες εφαρμογές ραδιοσυχνοτήτων.
Σχηματισμός παλμού:Στα κυκλώματα σχηματισμού παλμών, οι αντιστάσεις με σύρμα ελέγχουν το σχήμα και το πλάτος των παλμών, διασφαλίζοντας την ακρίβεια του σήματος.

Τύποι αντίστασης με σύρμα

Τροφοδοτικές αντιστάσεις με τυλιγμένο καλώδιο
Οι αντιστάσεις με τυλιγμένο σύρμα ισχύος έχουν σχεδιαστεί για να λειτουργούν σε υψηλές θερμοκρασίες και χρησιμοποιούνται συνήθως σε εφαρμογές υψηλής ισχύος. Αυτές οι αντιστάσεις είναι κατασκευασμένες με μια τεχνική μη επαγωγικής περιέλιξης, η οποία ελαχιστοποιεί την επαγωγή και τους επιτρέπει να χειρίζονται μεγάλες ποσότητες ισχύος χωρίς υπερθέρμανση ή ζημιά στα εξαρτήματα. Η αντίσταση σε υψηλή θερμοκρασία τα καθιστά κατάλληλα για χρήση σε βιομηχανικό εξοπλισμό, τροφοδοτικά και άλλα κυκλώματα υψηλού ρεύματος.

Αντιστάσεις ακριβείας με σύρμα τυλιγμένο
Οι αντιστάσεις ακριβείας με περιέλιξη σύρματος έχουν σχεδιαστεί για να λειτουργούν σε χαμηλές θερμοκρασίες και να παρέχουν υψηλή ακρίβεια. Λόγω των ακριβών τιμών αντίστασής τους, χρησιμοποιούνται συνήθως ως αντιστάσεις ακριβείας σε όργανα και συσκευές μέτρησης. Αυτές οι αντιστάσεις είναι κατασκευασμένες από υλικά υψηλής ποιότητας και έχουν πιο σφιχτό μοτίβο περιέλιξης από τις αντιστάσεις με τυλιγμένο σύρμα ισχύος, με αποτέλεσμα χαμηλότερο θερμικό θόρυβο και καλύτερη σταθερότητα με την πάροδο του χρόνου. Οι αντιστάσεις ακριβείας με τυλιγμένο σύρμα είναι ιδανικές για εφαρμογές που απαιτούν ακριβείς μετρήσεις αντίστασης, όπως εργαστηριακές δοκιμές, ιατρικός εξοπλισμός και επιστημονική έρευνα.

Τύποι περιέλιξης αντίστασης σύρματος

Διπλό Σύρμα
Φόντα
Μειωμένη επαγωγή:Οι διπλοί κλώνοι στην περιέλιξη διπλού σύρματος δημιουργούν αντίθετα μαγνητικά πεδία, ελαχιστοποιώντας την αυτεπαγωγή. Αυτό το χαρακτηριστικό καθιστά τις αντιστάσεις κατάλληλες για εφαρμογές υψηλής συχνότητας όπου η επαγωγή μπορεί να προκαλέσει προβλήματα όπως μετατοπίσεις φάσης και παραμόρφωση σήματος.
Καταλληλότητα για εφαρμογές ακριβείας:Με χαμηλότερη επαγωγή, οι αντιστάσεις διπλού σύρματος είναι ιδανικές για όργανα ακριβείας που απαιτούν ακριβείς τιμές αντίστασης χωρίς παρεμβολές από επαγωγικές ιδιότητες.

Μειονεκτήματα
Αυξημένη παρασιτική χωρητικότητα:Η εγγύτητα των διπλών κλώνων αυξάνει την παρασιτική χωρητικότητα μεταξύ τους, επηρεάζοντας την απόδοση, ειδικά σε υψηλότερες συχνότητες όπου η χωρητική αντίδραση παίζει πιο σημαντικό ρόλο.
Προκλήσεις επιλογής υλικού:Για την καταπολέμηση των επιπτώσεων της παρασιτικής χωρητικότητας, η επιλογή του σωστού υλικού υποστρώματος με χαμηλή διηλεκτρική σταθερά είναι ζωτικής σημασίας. Αυτή η απαίτηση μπορεί να περιορίσει τις επιλογές υλικών και ενδεχομένως να αυξήσει το κόστος.

Θεωρήσεις Σχεδιασμού
Υλικό Υποστρώματος:Η επιλογή ενός υποστρώματος με χαμηλή διηλεκτρική σταθερά μπορεί να βοηθήσει στη μείωση της παρασιτικής χωρητικότητας, διατηρώντας την απόδοση της αντίστασης σε υψηλότερες συχνότητες.
Διάστιχο στροφών:Οι σχεδιαστές μπορούν να προσαρμόσουν το διάστημα μεταξύ των στροφών για να μειώσουν το χωρητικό αποτέλεσμα, βελτιστοποιώντας περαιτέρω την αντίσταση για εφαρμογές υψηλής συχνότητας.

Απλή περιέλιξη σε επίπεδο πηνίο
Επισκόπηση
Η απλή περιέλιξη σε ένα επίπεδο διαμορφωτή πηνίου είναι μια εναλλακτική μέθοδος που χρησιμοποιείται για τη μείωση της χωρητικότητας και της επαγωγής στις αντιστάσεις με σύρμα, αντιμετωπίζοντας τους περιορισμούς που παρατηρούνται με την περιέλιξη διπλού σύρματος.

Πώς λειτουργεί
Flat Coil Former:Η αντίσταση τυλίγεται σε μια επίπεδη, λεπτή κάρτα ή υπόστρωμα, επιτρέποντας στα καλώδια να τοποθετηθούν στενά μεταξύ τους στην μπροστινή και την πίσω πλευρά.
Μείωση της επαγωγής:Καθώς το ρεύμα ρέει μέσω της αντίστασης, τα αντίθετα μαγνητικά πεδία που δημιουργούνται από τα καλώδια στο μπροστινό και στο πίσω μέρος αλληλοεξουδετερώνονται. Αυτή η ακύρωση μειώνει σημαντικά τη συνολική αυτεπαγωγή της αντίστασης.
Ελαχιστοποίηση χωρητικότητας:Η εγγύτητα των καλωδίων στον επίπεδο σχηματιστή πηνίου βοηθά στη μείωση της παρασιτικής χωρητικότητας σε σύγκριση με την περιέλιξη διπλού σύρματος, καθώς τα αντίθετα ηλεκτρικά πεδία έχουν λιγότερο χώρο για να αναπτύξουν ισχυρά χωρητικά εφέ.

Φόντα
Βελτιωμένη απόδοση υψηλής συχνότητας:Με μειωμένη επαγωγή και χωρητικότητα, οι αντιστάσεις που χρησιμοποιούν αυτή τη μέθοδο περιέλιξης αποδίδουν καλύτερα σε υψηλότερες συχνότητες.
Αποδοτικότητα σε κυκλώματα ακριβείας:Η ισορροπημένη ακύρωση των μαγνητικών πεδίων είναι ζωτικής σημασίας για όργανα μέτρησης ακριβείας και άλλες ευαίσθητες συσκευές όπου η συνέπεια στην αντίσταση είναι ζωτικής σημασίας.

Θεωρήσεις
Πάχος υποστρώματος:Όσο πιο λεπτός είναι ο επίπεδος σχηματιστής πηνίου, τόσο πιο αποτελεσματική είναι η ακύρωση των μαγνητικών πεδίων, μειώνοντας περαιτέρω την επαγωγή. Ωστόσο, πολύ λεπτά υποστρώματα ενδέχεται να θέσουν σε κίνδυνο τη μηχανική σταθερότητα.
Τοποθέτηση καλωδίων:Η ακριβής τοποθέτηση των καλωδίων στο πρώτο είναι απαραίτητη για να διασφαλιστεί ότι τα αντίθετα πεδία ακυρώνουν αποτελεσματικά το ένα το άλλο.

Περιέλιξη Ayrton-Perry
Σκοπός
Η περιέλιξη Ayrton-Perry έχει σχεδιαστεί για κυκλώματα που απαιτούν εξαιρετικά χαμηλή αυτεπαγωγή και χωρητικότητα, καθιστώντας την ιδανική για εφαρμογές υψηλής ακρίβειας.

Πώς λειτουργεί
Διπλές περιελίξεις:Αυτή η μέθοδος χρησιμοποιεί δύο ξεχωριστές περιελίξεις με αντίθετες κατευθύνσεις ρεύματος τοποθετημένες στενά μεταξύ τους.
Μείωση επαγωγής:Τα αντίθετα ρεύματα δημιουργούν μαγνητικά πεδία που ακυρώνουν το ένα το άλλο, εξαλείφοντας ουσιαστικά την αυτεπαγωγή.
Ελαχιστοποίηση χωρητικότητας:Τα σημεία διέλευσης των δύο περιελίξεων διατηρούνται στο ίδιο δυναμικό, γεγονός που μειώνει την παρασιτική χωρητικότητα.

Φόντα
Εξαιρετικά χαμηλή αυτεπαγωγή:Η μοναδική αντίθεση των διπλών περιελίξεων διασφαλίζει ότι η αυτεπαγωγή σχεδόν εξαλείφεται, κάτι που είναι ζωτικής σημασίας για μετρήσεις υψηλής συχνότητας και ευαίσθητες.
Μειωμένη χωρητικότητα:Διατηρώντας το ίδιο δυναμικό στα σημεία διέλευσης, η παρασιτική χωρητικότητα μειώνεται σημαντικά, βελτιώνοντας την απόδοση σε υψηλότερες συχνότητες.

Εφαρμογές
Όργανα ακριβείας:Ιδανικό για εφαρμογές αντίστασης ακριβείας όπου απαιτείται ελάχιστη αυτεπαγωγή και χωρητικότητα, όπως σε εργαστηριακά όργανα και εξοπλισμό ήχου υψηλής πιστότητας.
Ευαίσθητα κυκλώματα:Χρήσιμο σε κυκλώματα όπου ακόμη και μικροσκοπικές διακυμάνσεις στην επαγωγή ή την χωρητικότητα θα μπορούσαν να επηρεάσουν την απόδοση, όπως σε ορισμένες συσκευές επικοινωνίας και εργαλεία επιστημονικής έρευνας.

Προκλήσεις Σχεδιασμού
Πολυπλοκότητα περιέλιξης:Η διαδικασία της διάταξης δύο περιελίξεων με αντίθετα ρεύματα και η διαχείριση των σημείων διέλευσης τους απαιτεί ακριβή δεξιοτεχνία.
Επιλογή υλικού:Η επιλογή υλικών που διατηρούν σταθερές ιδιότητες υπό διαφορετικές συνθήκες είναι απαραίτητη για τη διατήρηση των πλεονεκτημάτων της περιέλιξης Ayrton-Perry.

Πιστοποιήσεις

Συχνές ερωτήσεις

Ε: Μπορούν οι αντιστάσεις με σύρμα να χαλάσουν;

A: Εάν μια αντίσταση υποβληθεί κατά λάθος σε ισχυρή υπερφόρτωση, το σμάλτο μπορεί να φτάσει τη θερμοκρασία τήξης του πριν καεί το καλώδιο. Στη συνέχεια, το σμάλτο θα μεταφέρει ηλεκτρισμό και θα βραχυκυκλώσει την αντίσταση.

Ε: Ποια είναι τα μειονεκτήματα των αντιστάσεων με σύρμα;

Α: Μειονεκτήματα των αντιστάσεων με σύρμα: μεγάλο μέγεθος, μικρή αντίσταση, οι περισσότερες από τις οποίες είναι κάτω από 100KΩ. Επιπλέον, για δομικούς λόγους, η κατανεμημένη χωρητικότητα και η επαγωγή του είναι μεγάλες και δεν μπορούν να χρησιμοποιηθούν σε κυκλώματα υψηλής συχνότητας.

Ε: Οι αντιστάσεις με σύρμα ζεσταίνονται;

Α: Αυτές οι αντιστάσεις με τυλιγμένο σύρμα ισχύος έχουν τυπική ονομαστική ισχύ από 25 έως 50 W. Αυτό προϋποθέτει ότι η αντίσταση θα τοποθετηθεί σε μια μεταλλική επιφάνεια για να βοηθήσει στη διαρροή ισχύος. Η μέγιστη θερμοκρασία επιφάνειας είναι περίπου 300 μοίρες και το TCR είναι χαμηλό περίπου στα 25 ppm/βαθμός για τιμές αντίστασης άνω των 50 Ω.

Ε: Οι αντιστάσεις με σύρμα έχουν σταθερές τιμές;

Α: Οι αντιστάσεις με σύρμα κατασκευάζονται χρησιμοποιώντας ένα μήκος ωμικού σύρματος που τυλίγεται γύρω από μια ψύκτρα. Είναι συνήθως σταθερές αντιστάσεις και χρησιμοποιούνται συχνά σε εφαρμογές υψηλότερης απαγωγής ισχύος. Είναι μια αντίσταση με σύρμα μεταβλητή αντίσταση; Μπορεί να είναι ρυθμιζόμενη ή σταθερή τιμή.

Ε: Ποιοι είναι οι πιο συνηθισμένοι τρόποι αστοχίας για αντιστάσεις;

Α: Η πιο συνηθισμένη λειτουργία αστοχίας τους είναι η λειτουργία ανοιχτού κυκλώματος, η οποία συχνά προκαλείται από φθορά του μηχανισμού του βραχίονα υαλοκαθαριστήρα. Η μετατόπιση της αντίστασης και ο υπερβολικός θόρυβος μπορεί επίσης να είναι πρόβλημα καθώς ο βραχίονας υαλοκαθαριστήρα γερνάει. Οι μεταβλητές αντιστάσεις είναι επίσης λιγότερο πιθανό να έχουν τρόπο αστοχίας βραχυκυκλώματος.

Ε: Ποιο είναι το προσδόκιμο ζωής των αντιστάσεων;

Α: Είναι στιβαρά κατασκευασμένα για να αντέχουν σε υψηλές θερμοκρασίες και τάσεις. Οι αντιστάσεις με μεταλλικό τζάμι έχουν διάρκεια ζωής από 15 έως 30 χρόνια, γεγονός που τους καθιστά κατάλληλους για μακροχρόνια χρήση σε ηλεκτρονικά κυκλώματα. Ωστόσο, εξακολουθούν να είναι ευαίσθητα σε ζημιές από ακραίες συνθήκες.

Ε: Τι είναι καλύτερο, οι αντιστάσεις με σύρμα ή κεραμικές αντιστάσεις;

Α: Οι κεραμικές αντιστάσεις μπορούν να διαχέουν περισσότερη ισχύ στο ένα τρίτο του αποτυπώματος των αντιστάσεων με σύρμα, παρέχοντας εξαιρετική απόδοση σε καταστάσεις όπου η υψηλή ισχύς αιχμής ή οι παλμοί υψηλής ενέργειας πρέπει να αντιμετωπιστούν σε μικρό και αποδοτικό χώρο.

Ε: Τι είναι καλύτερο, οι αντιστάσεις μεμβράνης άνθρακα ή οι αντιστάσεις με σύρμα;

Α: Το ωμικό στοιχείο μιας αντίστασης μεμβράνης άνθρακα αποτελείται από μια μεμβράνη άνθρακα που εναποτίθεται σε ένα αδρανές υπόστρωμα. Το ωμικό στοιχείο μιας αντίστασης με σύρμα είναι κατασκευασμένο από ένα ωμικό σύρμα τυλιγμένο σε κάποιο είδος μπομπίνας.

Ε: Ποιοι είναι οι κύριοι λόγοι για τη χρήση αντιστάσεων με σύρμα;

Α: Παλμική απόδοση. Μια κοινή χρήση για αντιστάσεις με σύρμα είναι σε εφαρμογές χειρισμού παλμών. Συσκευές όπως οι ιατρικοί απινιδωτές πρέπει να διαχέουν μεγάλες ποσότητες ενέργειας σε πολύ σύντομο χρονικό διάστημα, ασκώντας μεγάλη πίεση στα ηλεκτρικά τους εξαρτήματα.

Ε: Ποια είναι τα μοναδικά χαρακτηριστικά των αντιστάσεων με σύρμα;

Α: Οι αντιστάσεις περιελιγμένες με σύρμα χρησιμοποιούνται σε ηλεκτρονικές συσκευές και όργανα που απαιτούν υψηλή ακρίβεια και υψηλή απαγωγή ισχύος. Οι αντιστάσεις με σύρμα είναι πιο δημοφιλείς από τις αντιστάσεις μεταλλικού οξειδίου λόγω του καλύτερου συντελεστή θερμοκρασίας και του μικρότερου μεγέθους τους.

Ε: Ποια υλικά χρησιμοποιούνται συνήθως για αντιστάσεις με σύρμα;

Α: Οι αντιστάσεις με σύρμα είναι κατασκευασμένες κυρίως από κράματα επειδή τα καθαρά μέταλλα έχουν υψηλό συντελεστή αντίστασης θερμοκρασίας. Ως εκ τούτου, χρησιμοποιείται χαλκός μαγγανίου, που είναι ένα κράμα που συνήθως αποτελείται από 86% χαλκό, 12% μαγγάνιο και 2% νικέλιο.

Ε: Ποια είναι τα πλεονεκτήματα των αντιστάσεων με σύρμα;

Α: Οι αντιστάσεις ακριβείας με σύρμα έχουν μερικά σημαντικά χαρακτηριστικά. Πρώτον, η ανοχή αντίστασής τους είναι πολύ μικρή, συνήθως έως 0,005%. Το πιο σημαντικό είναι ότι είναι πολύ σταθερά (15-50ppm/έτος) και μπορούν να διατηρήσουν την ακρίβειά τους για μεγάλο χρονικό διάστημα επειδή είναι κατασκευασμένα από σταθερά υλικά.

Ε: Ποιοι παράγοντες μπορούν να βλάψουν τις αντιστάσεις;

Α: Οι αντιστάσεις γενικά αποτυγχάνουν εντελώς μόνο όταν κάτι πάει στραβά. Υπερβολική τάση, υπερβολική ισχύς, ακραίες θερμοκρασίες, υγρασία κ.λπ. Ναι, μια εργαστηριακή αντίσταση υψηλής ακρίβειας μπορεί να «αστοχήσει» επειδή είναι εκτός ανοχής.

Ε: Πώς λειτουργούν οι αντιστάσεις με σύρμα;

Α: Τι είναι οι αντιστάσεις ισχύος με σύρμα; Μια αντίσταση τυλιγμένη με σύρμα είναι μια ηλεκτρικά παθητική συσκευή που χρησιμοποιείται για τον περιορισμό ή τον περιορισμό του ρεύματος σε ένα κύκλωμα. Οι αντιστάσεις με σύρμα κατασκευάζονται χρησιμοποιώντας σύρμα. Στη συνέχεια, το σύρμα τυλίγεται γύρω από έναν μη αγώγιμο πυρήνα.

Ε: Τι μπορώ να χρησιμοποιήσω αντί για αντιστάσεις με σύρμα;

Α: Οι αντιστάσεις με σύνθεση άνθρακα μπορούν να αντικαταστήσουν τις αντιστάσεις με σύρμα σε ορισμένες εφαρμογές με υψηλά φορτία υπέρτασης.

Ε: Ποια είναι τα οφέλη από τη χρήση αντιστάσεων με σύρμα αντί για αντιστάσεις άνθρακα;

Α: Υψηλή βαθμολογία ισχύος: Μπορούν να χειριστούν υψηλότερα επίπεδα ισχύος από άλλους τύπους αντιστάσεων. Υψηλή ακρίβεια: Έχουν χαμηλές ανοχές και διατηρούν σταθερή τιμή αντίστασης σε μεγάλο εύρος θερμοκρασιών.

Ε: Τι μέταλλο χρησιμοποιείται συχνά σε αντιστάσεις με σύρμα;

Α: Οι αντιστάσεις με σύρμα είναι συνήθως κατασκευασμένες από μεταλλικό σύρμα (συνήθως κράμα νικελίου-χρωμίου) τυλιγμένο γύρω από έναν πυρήνα από κεραμικό, πλαστικό ή υαλοβάμβακα. Τα άκρα του σύρματος συγκολλούνται ή συγκολλούνται σε δύο καπάκια ή δακτυλίους, τα οποία είναι προσαρτημένα στα άκρα του πυρήνα.

Ε: Μπορώ να χρησιμοποιήσω αντιστάσεις μεταλλικού φιλμ αντί για αντιστάσεις μεμβράνης άνθρακα;

Α: Στις περισσότερες περιπτώσεις, δεν μπορείτε να τα χρησιμοποιήσετε εναλλακτικά. Οι αντιστάσεις μεταλλικών φιλμ παράγουν λιγότερο θερμικό θόρυβο και δεν παρασύρονται τόσο πολύ όσο οι αντιστάσεις μεμβράνης άνθρακα. Επομένως, εάν γνωρίζετε ότι χρησιμοποιείτε αντιστάσεις μεταλλικής μεμβράνης σε καταστάσεις υψηλής θερμοκρασίας, δεν πρέπει να τις αντικαταστήσετε με αντιστάσεις μεμβράνης άνθρακα.

Ε: Πότε πρέπει να χρησιμοποιούνται αντιστάσεις με σύρμα;

Α: Οι αντιστάσεις με σύρμα χρησιμοποιούνται μόνο για χαμηλές συχνότητες και δεν είναι κατάλληλες για υψηλές συχνότητες. Στις υψηλές συχνότητες λειτουργούν ως επαγωγείς. Επομένως, για υψηλές συχνότητες χρησιμοποιούνται μη επαγωγικές αντιστάσεις με περιέλιξη καλωδίου.

Ε: Ποια είναι τα σημάδια μιας ελαττωματικής αντίστασης;

Α: Εάν η αντίσταση παρουσιάζει σημάδια μαυρίσματος ή καψίματος, μπορεί να καταστραφεί λόγω υπερβολικού ρεύματος που ρέει. Οι μαυρισμένες ή καμένες αντιστάσεις πρέπει να αντικαθίστανται και να απορρίπτονται. Διαβάστε οπτικά την τιμή αντίστασης. Η τιμή αντίστασης θα εκτυπωθεί στην αντίσταση.
